Smart Antena TG200
O TG200 é um receptor GNSS Multifrequência, totalmente integrado na antena, portátil e 100% a prova de chuva. Foi desenvolvido para o mercado de navegação e posicionamento precisos. Utilizando tecnologia HEMISPHERE, ele pode trabalhar comsinais de correção diferencial Banda-L, do sistema ATLAS.
De última geração
Seu Hardware é preparado para ativar todos os opcionais disponíveis através de códigos de ativação, eliminando a necessidade de envio do equipamento para o fabricante, no caso do usuário necessitar adquirir opcionais extras. Pode ser configurado com os serviços banda-L Atlas H10, H30 e Atlas Basic, assim como as opções multifrequências, Multi-GNSS, RTK, 10Hz, 20Hz ou 50Hz.
Tensão de entrada
Bluetooth
Velocidade máxima
Especificações do Receptor GNSS
Sinais recebíveis: GPS, GLONASS, BeiDou, Galileo e pronto para QZSS
Canais: +800
SBAS: 3 canais paralelos
Receptor Banda L: 1525 a 1560 MHz
Taxa de atualização: 1Hz, Opção para 10Hz, 20Hz e 50Hz
PPS: precisão de 20ns
Inicialização fria: <60s
Inicialização rápida: <10s
Velocidade máxima: 2900 KM/h
Altitude máxima: 18.288m
Alimentação
Tensão de entrada: 09 a 36VDC
Consumo de potência:
4,1W nominal (L1/L2 GPS/GLONASS; L-band)
Mecânica
Dimenções: Raio de 130mm, Altura de 75mm
Peso: 500g
Precisão no Posicionamento
Autônomo:
Atlas H10:
Atlas H30:
Atlas Basic:
RTK:
Pós Processado:
2DRMS
1,20m
0,04m
0,15m
0,50m
8mm+1ppm
5mm+1ppm
RMS
2,50m
0,08m
0,30m
1,00m
15mm+2ppm
15mm+2ppm
Comunicação
Serial Ports: 2 full-duplex RS-232
Bluetooth 4.0
PPS output
Formato de Dados: NEMEA 0183, binário (RAW Data)
Condições Ambientais:
Temperatura de operação: -40°C a +70°C
Temperatura de armazenamento: -40°C a +85°C
Humidade: 95% não condensada
Encapsulamento: IP66
Especificações do Receptor GNSS
Sinais recebíveis: GPS, GLONASS, BeiDou, Galileu e pronto para QZSS
Canais: +800
SBAS: 3 canais paralelos
Receptor Banda L: 1525 a 1560 MHz
Taxa de atualização: 1Hz, Opção para 10Hz, 20Hz e 50Hz
PPS: precisão de 20ns
Inicialização fria: <60s
Inicialização rápida: <10s
Velocidade máxima: 2900 KM/h
Altitude máxima: 18.288m
Precisão no Posicionamento
Autônomo: 1,20m (RMS) - 2,50m (2DRMS)
Atlas H10: 0,04m (RMS) - 0,08m (2DRMS)
Atlas H30: 0,15m (RMS) - 0,30m (2DRMS)
Atlas Basic: 0,50m (RMS) - 1,00m (2DRMS)
RTK: 8mm+1ppm (RMS) - 15mm+2ppm (2DRMS)
Pós Processado: 5mm+1ppm (2DRMS) 15mm+2ppm(RMS)
Alimentação
Tensão de entrada: 12 a 24VDC
Consumo de potência:
4,1 nominal (L1/L2 GPS/GLONASS; L-band)
Comunicação
Serial Ports: 2 full-duplex RS-232
USB
Bluetooth 4.0
PPS output
Formato de Dados: NEMEA0183, binário (RAW Data)
Mecânica
Dimenções: Raio de 130mm, Altura de 75mm
Peso:
<450g
Condições Ambientais
Temperatura de operação: -40°C a +70°C
Temperatura de armazenamento: -40°C a +85°C
Humidade: 95% não condensada
Encapsulamento:
IP66

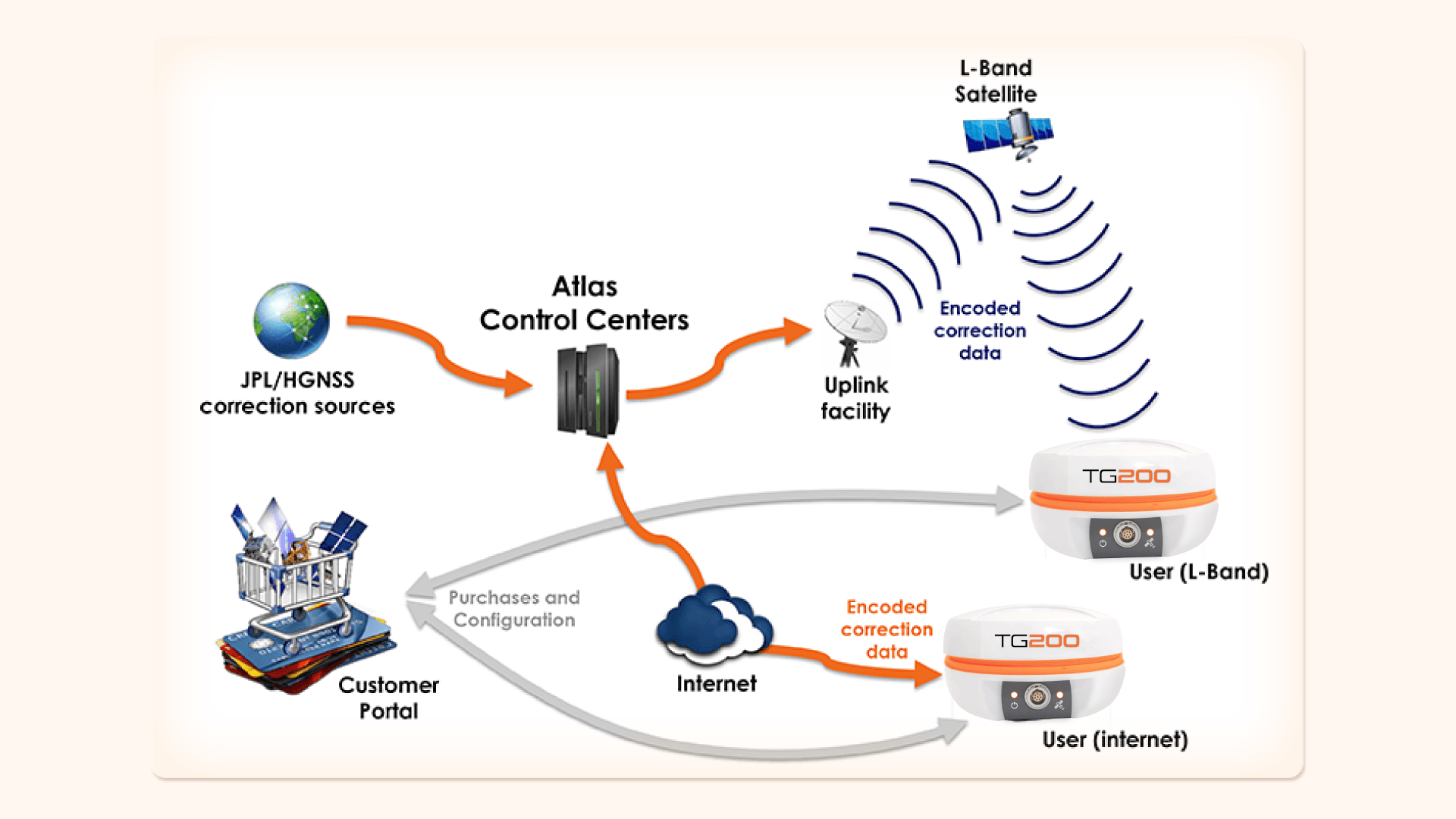

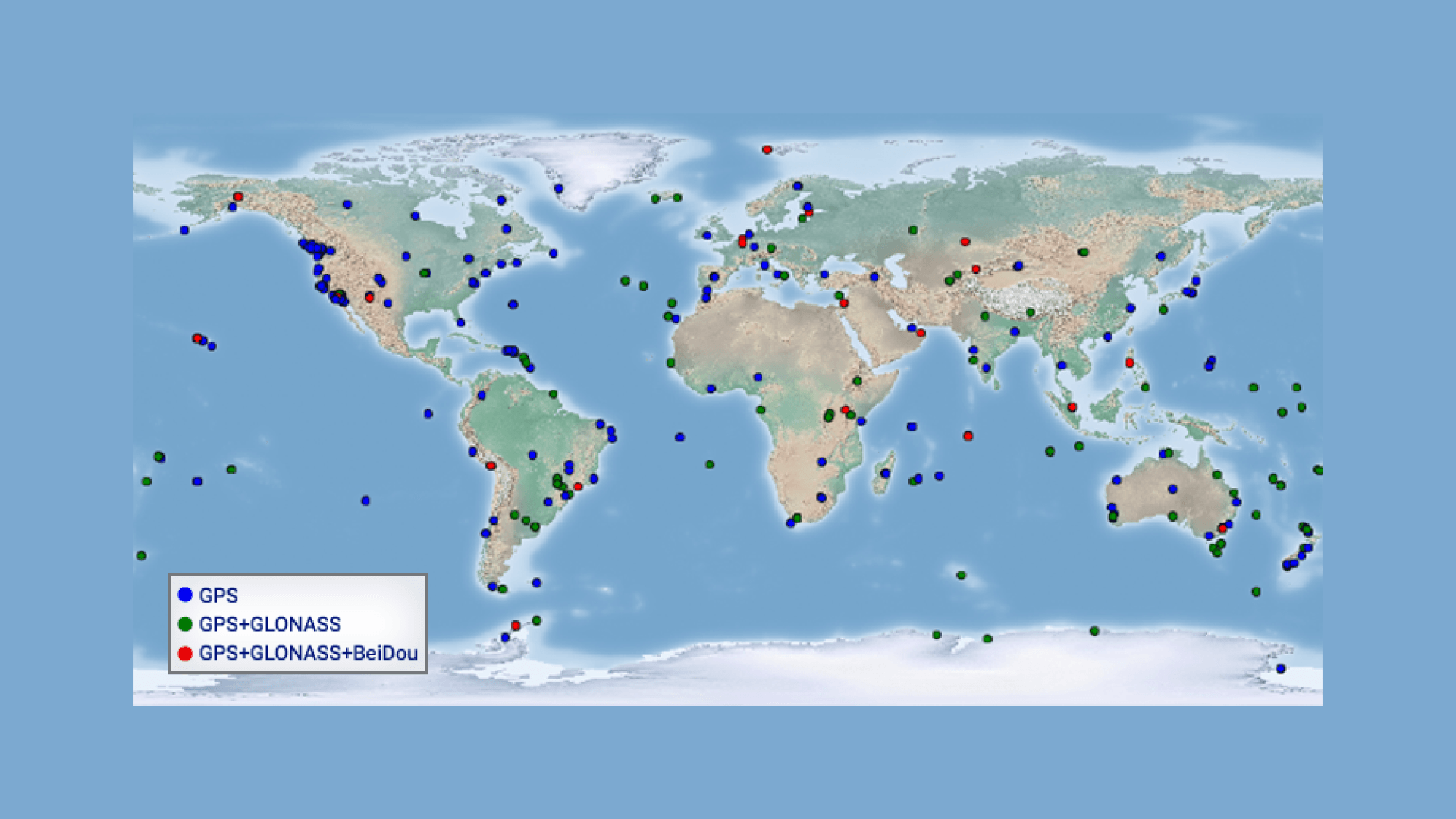

Sistema Atlas
Com correção via satélites banda-L usa técnicas modernas e software inovadores desenvolvidos em conjunto com um hardware de última geração. Isso torna o serviço surpreendente por sua precisão e qualidade das coordenadas fornecidas por meio de métodos diferenciais. Sua performance e precisão de 10cm superam alguns sistemas que já existem no mercado.
A imagem mostra o despejo antes do início da operação
A imagem mostra a área despejada após a conclusão da operação, o longo objeto é coberto com pedras
Esta imagem mostra a execução original (esquerda
imagem) subtraído do tempo real
batimetria (imagem à direita), portanto, total
quantidade de material despejado.
Nós criamos soluções para topografia, hidrografia, aerofotogrametria e batimetria. Atendemos e entregamos em todo o Brasil e exterior.
